手搓坯子：顶点、索引与贴图坐标

得月楼门口要挂一面方旗。方旗用 Rectangle 一行就能铸，但老鲁拦下了：迟早要做料单上没有的形状，今天拿这面最简单的旗，把 Mesh 的内里看个通透。

拆开看，Mesh 就是几张表：一张顶点（vertex）清单，记录每个点的属性；一张三角形清单，规定哪三个点钉成一张面。一面方旗四个角、两个三角形，数据量小到能默写：

Figure 21-7：一面方旗的两张清单——4 个顶点写一份，2 个三角形靠索引点名

照图施工。Mesh::new 起一张空表，属性逐项插入：

/// 一面 1.4 × 1.4 的方旗：四个顶点，两个三角形
fn banner_mesh() -> Mesh {
    Mesh::new(
        PrimitiveTopology::TriangleList,
        RenderAssetUsages::default(),
    )
    // 顶点清单：每个顶点一个 [x, y, z]，旗面立在 XY 平面上
    .with_inserted_attribute(
        Mesh::ATTRIBUTE_POSITION,
        vec![
            [-0.7, 0.7, 0.0],  // 0 左上
            [0.7, 0.7, 0.0],   // 1 右上
            [0.7, -0.7, 0.0],  // 2 右下
            [-0.7, -0.7, 0.0], // 3 左下
        ],
    )
    // 三角形清单：每三个索引钉一张面，
    // 从正面（+Z 那侧）看，三个角按逆时针报数
    .with_inserted_indices(Indices::U32(vec![
        0, 3, 2, // 左上 → 左下 → 右下
        0, 2, 1, // 左上 → 右下 → 右上
    ]))
}

Listing 21-7：手搓班旗第一稿——只交了位置和三角形清单（examples/listing-21-07.rs）

逐行过。Mesh::new 要两个参数：PrimitiveTopology::TriangleList 声明“索引三个一组、每组一张独立三角形”——最通用的拓扑（还有线段、三角形带等花样，3D 模型基本都用这种）；RenderAssetUsages::default() 是第 14 章库房细则的亲戚，管这份网格数据上传显卡后要不要在内存里留底——默认两边都留，想在运行时改顶点就别动它。

ATTRIBUTE_POSITION 是第一张属性表：每个顶点一个 [x, y, z]，写在网格自己的局部坐标里（实体的 Transform 再把它摆进世界——第 12 章的两本账）。with_inserted_indices 是三角形清单：Indices::U32 里每三个数钉一张面，数字是顶点的行号。0 号顶点被两张三角形都点了名——这就是索引的本事：顶点数据写一份，谁用谁点名，立省一份重复（25 万顶点的模型上省的就不是一份了）。

三个一组的顺序不是随便报的。从旗子正面（+Z 那侧）看，0, 3, 2 和 0, 2, 1 都是逆时针——这叫缠绕顺序（winding order），渲染器靠它分辨三角形的正反面：逆时针报数的那一侧是正面。报反了会怎样，这一节末尾亲眼看。

挂上看看。手搓的坯子照样走 meshes.add 入库——Assets<Mesh> 不问出身：

cargo run -p ch21-meshes --example listing-21-07

老鲁：头一面手搓的旗，挂上——这颜色怎么不太对劲？

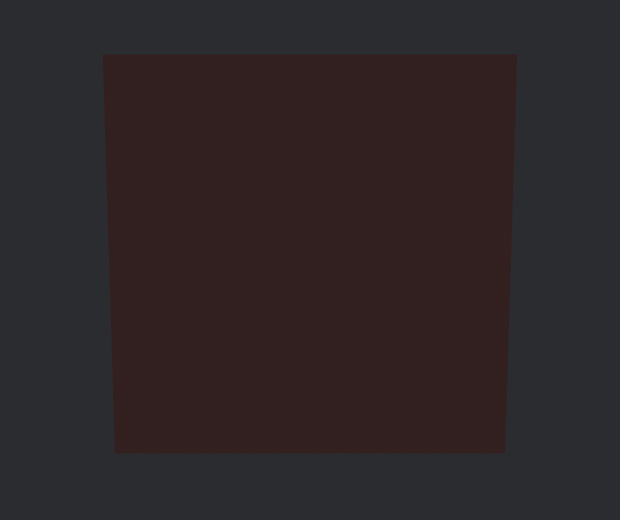

Figure 21-8：失聪的旗——灯就在斜前方，旗面却是一片死色

旗子出来了，形状端正——颜色却是 21.1 节“没点灯”的那种死红。可这回灯明明就点在斜前方！更阴的是：控制台一行警告都没有。不报错、不提示，画面默默地病着——这比上一只编译错误难缠得多，记住这个症状。

法线：受光的前提

病根：受光材质算亮度，靠的是“表面朝向”与“光的方向”的夹角；而“朝向”是顶点的一项属性，名叫法线（normal）——一根垂直于表面、长度为 1 的箭头。我们的顶点表只交了位置，没交法线，着色器拿不到朝向，光照计算直接哑火，只剩环境光的兜底死色。法线是受光的前提；忘写法线没有任何报错，只有一面聋掉的旗。

旗面朝 +Z，四个顶点的答复一致。顺手把第三张属性表也补上——UV（贴图坐标）：每个顶点一个 [u, v]，声明“我这个角对应贴图上的哪一点”。约定：u 朝右、v 朝下，(0, 0) 是贴图的左上角：

/// 一面 1.4 × 1.4 的方旗：位置、法线、贴图坐标、三角形，四样齐全
fn banner_mesh() -> Mesh {
    Mesh::new(
        PrimitiveTopology::TriangleList,
        RenderAssetUsages::default(),
    )
    .with_inserted_attribute(
        Mesh::ATTRIBUTE_POSITION,
        vec![
            [-0.7, 0.7, 0.0],  // 0 左上
            [0.7, 0.7, 0.0],   // 1 右上
            [0.7, -0.7, 0.0],  // 2 右下
            [-0.7, -0.7, 0.0], // 3 左下
        ],
    )
    // 法线：旗面朝 +Z，四个顶点说的是同一个方向
    .with_inserted_attribute(
        Mesh::ATTRIBUTE_NORMAL,
        vec![
            [0.0, 0.0, 1.0],
            [0.0, 0.0, 1.0],
            [0.0, 0.0, 1.0],
            [0.0, 0.0, 1.0],
        ],
    )
    // 贴图坐标：u 朝右、v 朝下，(0, 0) 是贴图的左上角
    .with_inserted_attribute(
        Mesh::ATTRIBUTE_UV_0,
        vec![[0.0, 0.0], [1.0, 0.0], [1.0, 1.0], [0.0, 1.0]],
    )
    .with_inserted_indices(Indices::U32(vec![
        0, 3, 2, // 左上 → 左下 → 右下
        0, 2, 1, // 左上 → 右下 → 右上
    ]))
}

Listing 21-8（节选一）：旗子齐活——位置、法线、UV、索引四样俱全（examples/listing-21-08.rs）

材质换上 21.3 节的雷字旗贴图，再挂一回（这次让它上转台慢慢转）：

commands.spawn((
        Mesh3d(meshes.add(banner_mesh())),
        MeshMaterial3d(materials.add(StandardMaterial {
            base_color_texture: Some(asset_server.load("textures/banner.png")),
            ..default()
        })),
        Transform::from_xyz(0.0, 1.0, 0.0),
        Banner,
    ));

Listing 21-8（节选二）：手搓的坯子配贴图材质——与内置图元同一套挂法（examples/listing-21-08.rs）

cargo run -p ch21-meshes --example listing-21-08

老鲁：旗子齐活，上转台——盯住它转到背面的那一刻。

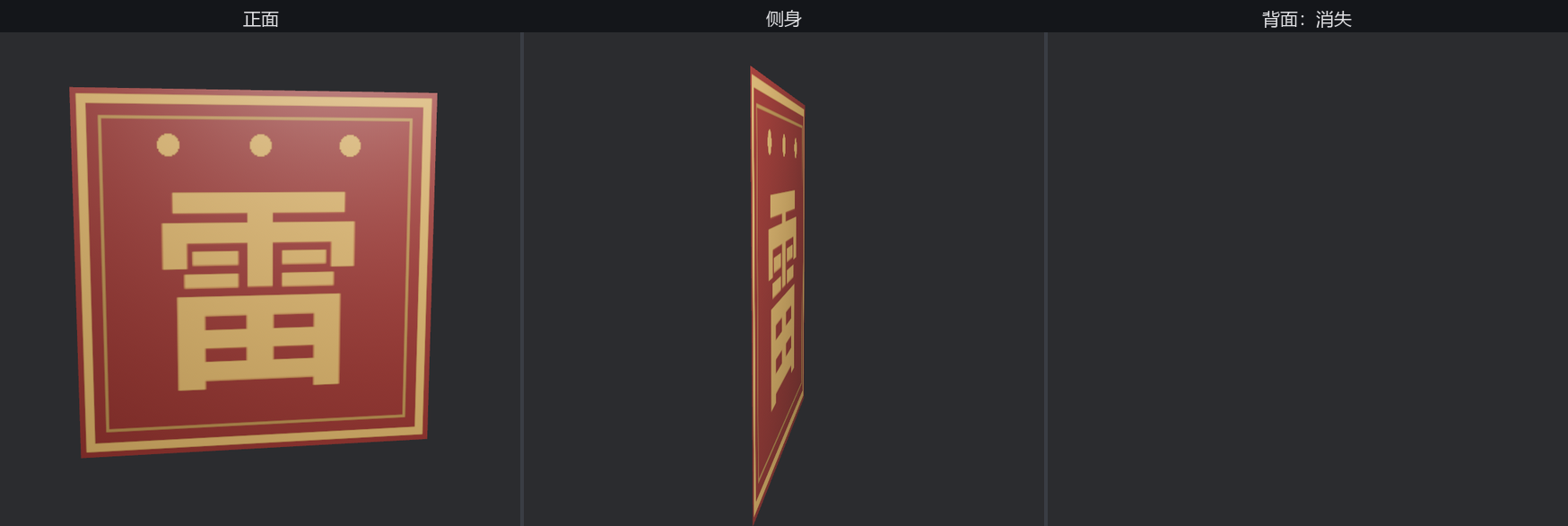

Figure 21-9：旗的正、侧、背——背面整张消失，这就是背面剔除

正面（Figure 21-9 左）一切如愿：旗面受光了，雷字端端正正、铆钉在上——左上角的顶点 0 钉在贴图的 (0, 0)，这次 UV 是我们自己写的，上一节箱笼的“倒挂之谜”到此解开：不是引擎错了，是 Cuboid 出厂的 UV 就那么铺。

背面剔除

接着盯：旗子转过 90°，只剩一条线（旗面本来就没有厚度）；再转过去——整张消失。这不是 bug，是渲染器的省工铁律：背面剔除（backface culling）。靠缠绕顺序认出“这一面背对相机”的三角形，画都不画——对箱笼这种实心体，背面反正被正面挡着，白画一半纯属浪费。代价就是单张薄片转过去就没了；当初要是把索引报成顺时针，旗子就会反过来“只有背面可见”。真要双面旗，StandardMaterial 有 cull_mode、double_sided 两个字段管这事——第 24 章的清单见。

老鲁的识字课毕业：顶点位置、索引、法线、UV，凿一只坯子的四样家什全齐了。但法线的本事远不止“别忘写”——下一节它要正面回答 21.2 节的悬案。
