图集与帧动画
定位照立住了，可老雷不满意：“一张画是死的。呼吸、眨眼、走路——戏在动上。”
2D 的“动”没有魔法：就是一沓画得略有差异的画稿，按节拍轮流上台——皮影戏、走马灯、连环画，原理一脉相承。小棠交来的第二份稿子是一整张连环画：阿燕的十二个瞬间画在同一张 192×80 的图里，6 列 2 行，每格 32×40。第一行是正面原地的六帧（呼吸起伏、眨眼、剑上一点寒光游走），第二行是侧身走路的六帧。
为什么画在同一张图里，而不是十二个文件？两头都省：库房只进一件货、一张提货单管到底（第 14 章的规矩）；渲染时 GPU 也只需装载一张纹理，十二个格子随便切换，不用来回换料——角色帧图、地形块、UI 小图标，2D 游戏的图几乎都这么打包。这种“多张小图拼成的一大张”就叫纹理图集（texture atlas），游戏行业也叫它 sprite sheet（精灵表）。
切格说明书：TextureAtlasLayout
图集文件本身只是一张普通图片——引擎并不知道里面藏着十二格。格子怎么切，得另配一份说明书：
// 一张 192×80 的连环画：每格 32×40，6 列 2 行
let sheet = asset_server.load("actors/ayan-sheet.png");
let layout = TextureAtlasLayout::from_grid(UVec2::new(32, 40), 6, 2, None, None);
let layout_handle = layouts.add(layout);TextureAtlasLayout 记录“这张图上有哪些矩形区域”；from_grid(tile_size, columns, rows, padding, offset) 按均匀网格一次切完，后两个参数留给格子间有缝隙或四周有留白的图集，规整的图传 None。注意它是个资产：要 layouts.add(...) 上架（Assets<TextureAtlasLayout>，第 14 章的运行时上架），手里留张 Handle——多个角色共用同一份切格说明书时，又是只此一份。
Figure 15-3：from_grid 的切格与编号规则——从左到右、自上而下，一共 columns × rows 格
说明书就位，Sprite 的 texture_atlas 字段挂上一个 TextureAtlas——它只有两个成员：layout（说明书的提货单）加 index（露出第几格）：
// 右：同一张图 + 取景框说明书，只露出第 0 格
commands.spawn((
FramedView,
Sprite::from_atlas_image(
sheet,
TextureAtlas {
layout: layout_handle,
index: 0,
},
),
Transform::from_xyz(300.0, 0.0, 0.0).with_scale(Vec3::splat(6.0)),
));Listing 15-3（节选一）：from_atlas_image——同一张图，只露出取景框里的一格（examples/listing-15-03.rs）
Listing 15-3 把两种用法摆在一起：左边用普通 Sprite::from_image 挂出整张原稿（顺带一层金色高亮罩标出当前格），右边挂图集版。一个 Timer（定时器——倒计时工具，0.6 秒一响，第 18 章专讲它）驱动翻页：
/// 每 0.6 秒把 index 拨到下一格，并把高亮罩挪到原稿的对应格子上
fn turn_pages(
time: Res<Time>,
mut timer: ResMut<PageTimer>,
mut framed: Single<&mut Sprite, With<FramedView>>,
mut highlight: Single<&mut Transform, With<CellHighlight>>,
mut pages_turned: Local<u32>,
) {
if !timer.0.tick(time.delta()).just_finished() {
return;
}
let Some(atlas) = &mut framed.texture_atlas else {
return;
};
atlas.index = (atlas.index + 1) % 12;
// 高亮罩对准第 index 格：列 = index % 6，行 = index / 6
let (col, row) = (atlas.index % 6, atlas.index / 6);
let cell = Vec2::new(32.0, 40.0) * SHEET_SCALE;
let top_left = SHEET_POS + Vec2::new(-2.5 * cell.x, 0.5 * cell.y);
let offset = Vec2::new(col as f32 * cell.x, -(row as f32) * cell.y);
highlight.translation = (top_left + offset).extend(1.0);
// 头一轮逐格报幕，之后安静翻页
if *pages_turned < 12 {
*pages_turned += 1;
let act = if atlas.index < 6 { "正面" } else { "走路" };
println!("小棠：第 {} 格——{}第 {} 帧。", atlas.index, act, atlas.index % 6 + 1);
if *pages_turned == 12 {
println!("小棠：十二格翻完一轮，后面不报了。");
}
}
}Listing 15-3（节选二）：拨 index 翻格，高亮罩同步爬格子（examples/listing-15-03.rs）
翻页的核心只有一行：atlas.index = (atlas.index + 1) % 12——改的是 Sprite 组件里的一个数字，图片资产从头到尾没动过。跑起来：
cargo run -p ch15-sprites --example listing-15-03小棠：原稿十二格挂左边，右边的取景框一次只放一格。
小棠：第 1 格——正面第 2 帧。
小棠：第 2 格——正面第 3 帧。
小棠：第 3 格——正面第 4 帧。
小棠：第 4 格——正面第 5 帧。
小棠：第 5 格——正面第 6 帧。
小棠：第 6 格——走路第 1 帧。
小棠：第 7 格——走路第 2 帧。
小棠：第 8 格——走路第 3 帧。
小棠：第 9 格——走路第 4 帧。
小棠：第 10 格——走路第 5 帧。
小棠：第 11 格——走路第 6 帧。
小棠：第 0 格——正面第 1 帧。
小棠：十二格翻完一轮，后面不报了。

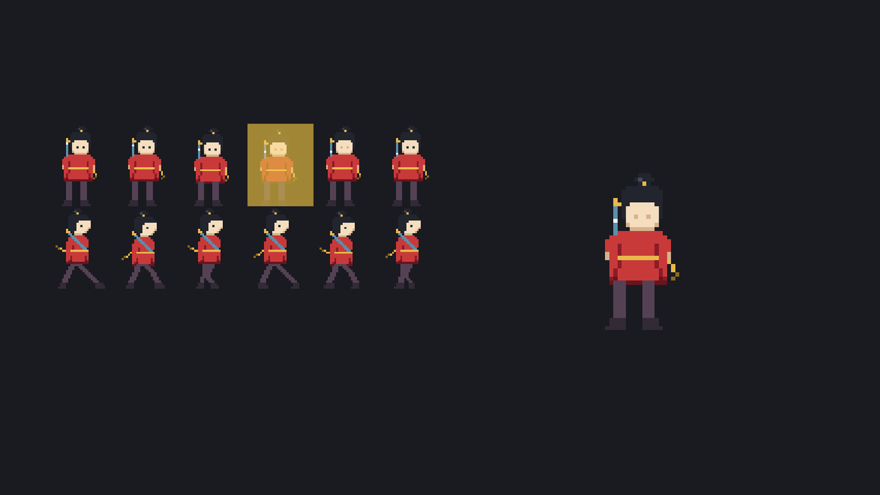

Figure 15-4：左边是文件的全貌，右边是引擎眼里的一格——高亮罩走到哪，右边换到哪
走马灯：帧动画
把节拍调快到每帧 0.1 秒、编号圈定在走路那一行（6 到 11），动画就成了。这回让阿燕真的走起来——位移交给第 12 章的 Transform，到台口调头，调头就是翻 flip_x：
/// 帧动画的节拍与范围：每隔 interval 进一帧，走完 last 回到 first
#[derive(Component)]
struct FrameClock {
timer: Timer,
first: usize,
last: usize,
}
/// 台上的走位：速度为正朝右、为负朝左
#[derive(Component)]
struct Pacing {
speed: f32,
}Listing 15-4（节选一）：节拍器与走位各记各的——两个组件，两件事（examples/listing-15-04.rs）
/// 节拍一到就拨下一帧：first → … → last → first，周而复始
fn advance_frames(time: Res<Time>, mut query: Query<(&mut FrameClock, &mut Sprite)>) {
for (mut clock, mut sprite) in &mut query {
if !clock.timer.tick(time.delta()).just_finished() {
continue;
}
if let Some(atlas) = &mut sprite.texture_atlas {
atlas.index = if atlas.index == clock.last {
clock.first
} else {
atlas.index + 1
};
}
}
}Listing 15-4（节选二）：走马灯的芯子——节拍一到拨下一帧，到尾回头（examples/listing-15-04.rs）
/// 来回走位：撞到台口就调头，转身就是把 flip_x 翻个面
fn pace_the_stage(
time: Res<Time>,
mut query: Query<(&mut Pacing, &mut Transform, &mut Sprite)>,
mut turns: Local<u32>,
) {
for (mut pacing, mut transform, mut sprite) in &mut query {
transform.translation.x += pacing.speed * time.delta_secs();
if transform.translation.x.abs() > STAGE_EDGE {
transform.translation.x = STAGE_EDGE.copysign(transform.translation.x);
pacing.speed = -pacing.speed;
// 原画朝右；向左走时翻面
sprite.flip_x = pacing.speed < 0.0;
if *turns < 2 {
*turns += 1;
let side = if sprite.flip_x { "东" } else { "西" };
println!("场记：到{}头，转身。", side);
}
}
}
}Listing 15-4（节选三）：来回走位，转身即翻面（examples/listing-15-04.rs）
cargo run -p ch15-sprites --example listing-15-04老雷：合上原稿，走两步。
场记：到东头，转身。
场记：到西头，转身。

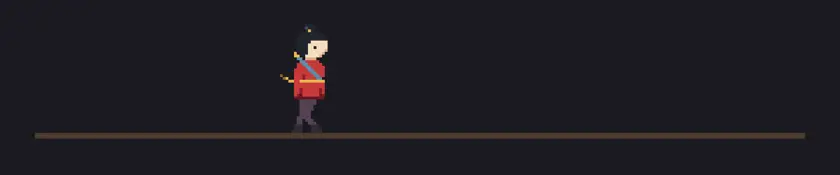

Figure 15-5：走马灯转起来——帧循环给步态，Transform 给位移，flip_x 给朝向
值得停一拍想想这套分工：advance_frames 只管拨格子，pace_the_stage 只管挪位置，谁也不知道谁的存在——这是第 4 章“一个系统管一件事”的老规矩。官方的 sprite_sheet 示例用的也是同款结构（它管节拍组件叫 AnimationTimer、范围叫 AnimationIndices，芯子一模一样）。另外注意帧节拍（0.1 秒）与走位速度（每秒 180 像素）是两个独立的旋钮：步子迈多快与人挪多快对不上，画面就会“滑冰”——这是帧动画手感的第一调参现场。
多一格的事故
小棠收工前手滑了一下：走路帧明明到 11 号格收尾，他把收尾写成了 12。
/// 故意写错的帧范围：图集一共 12 格，编号 0..=11，可这里让它走到 12
const WALK_FIRST: usize = 6;
const WALK_LAST: usize = 12; // 错！最后一格是 11Listing 15-5（节选）：差一错误——图集一共 12 格，编号只到 11（examples/listing-15-05.rs）
跑之前先想一想：第 12 格不存在，轮到它的那 0.8 秒会发生什么？崩溃？空白？警告？
cargo run -p ch15-sprites --example listing-15-05小棠：还是那套走路帧，我把收尾格改成了 12——应该没差吧？
现在亮的是第 7 格
现在亮的是第 8 格
现在亮的是第 9 格
现在亮的是第 10 格
现在亮的是第 11 格
现在亮的是第 12 格
小棠：等等——第 12 格是哪来的？！整张原稿都上去了！
现在亮的是第 6 格
现在亮的是第 7 格

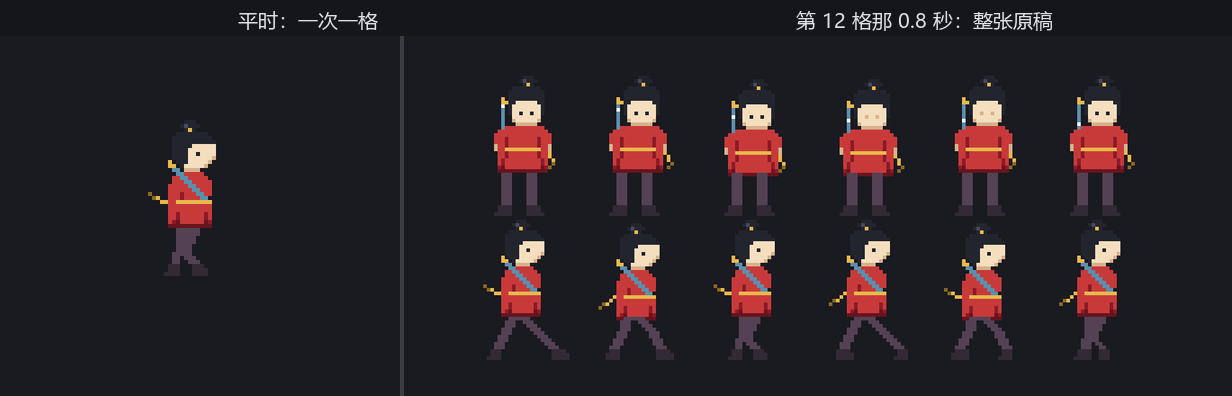

Figure 15-6：编号越界的瞬间——不报错、不空白，整张原稿原样上台
不崩溃、控制台一声不吭，但画面出了大事：整张连环画替那一帧上了台。原因藏在 texture_atlas 的兜底逻辑里：index 在说明书里查不到对应格子时，查询落空，渲染器拿不到裁切区域，就退回“没有图集”的画法——把 image 整张画出来。动画跑得快时这一帧一闪而过，只觉得“偶尔抽搐一下”，慢放才看得清真相。
所以见到“角色偶尔闪成一整张表”的怪相，先查帧范围的差一错误（off-by-one）。它和第 12 章戒尺打过的 B0004 不同——那次引擎至少给了警告，这次连日志都没有，全凭眼睛。把 WALK_LAST 改回 11，事故消失。
rect与图集的合作：上一节说rect是“一次性的图集替代品”——其实两者还能叠用：挂了texture_atlas再给rect，后者的坐标就变成相对当前格的，可以从一帧里再裁一小块。用得不多，知道有这回事即可。
