亮相：箱笼、机位与一盏灯 ​

老鲁进场的头件活，是给戏班打一只装行头的箱笼——一只两尺长的长方体。手艺照搬第 15 章：形状铸成 Mesh、颜色调成材质、各发一张提货单。只有三处换了字：Camera2d 换 Camera3d，Mesh2d 换 Mesh3d，材质从 ColorMaterial 换成 3D 的标配 StandardMaterial：

rust
fn setup(
    mut commands: Commands,
    mut meshes: ResMut<Assets<Mesh>>,
    mut materials: ResMut<Assets<StandardMaterial>>,
) {
    // 机位：架在斜上方，盯住原点——第 13 章的 looking_at
    commands.spawn((
        Camera3d::default(),
        Transform::from_xyz(3.0, 2.5, 4.0).looking_at(Vec3::ZERO, Vec3::Y),
    ));

    // 头件活：一只朱漆箱笼——铸形状、调材质，跟 2D 一字不差的两步
    commands.spawn((
        Mesh3d(meshes.add(Cuboid::new(2.0, 1.0, 1.0))),
        MeshMaterial3d(materials.add(Color::srgb(0.72, 0.16, 0.12))),
    ));

    println!("老鲁：坯子上台了——咦，怎么黑灯瞎火的？");
}

Listing 21-1：头件活——第 15 章的铸造手艺原样升维（examples/listing-21-01.rs）

机位那一行是第 13 章的功课实战：Camera3d 默认透视投影，纵向视角 45°；摆三维机位的标配是 looking_at(目标点, Vec3::Y)——给定立足点和盯住的目标，朝向自动算好（第 12 章说过“前方是 −Z”，looking_at 替你把 −Z 轴对准目标）。箱笼没写 Transform，由 Mesh3d 的 required components 补成默认值，端坐原点。跑起来：

console
cargo run -p ch21-meshes --example listing-21-01
text
老鲁：坯子上台了——咦，怎么黑灯瞎火的？

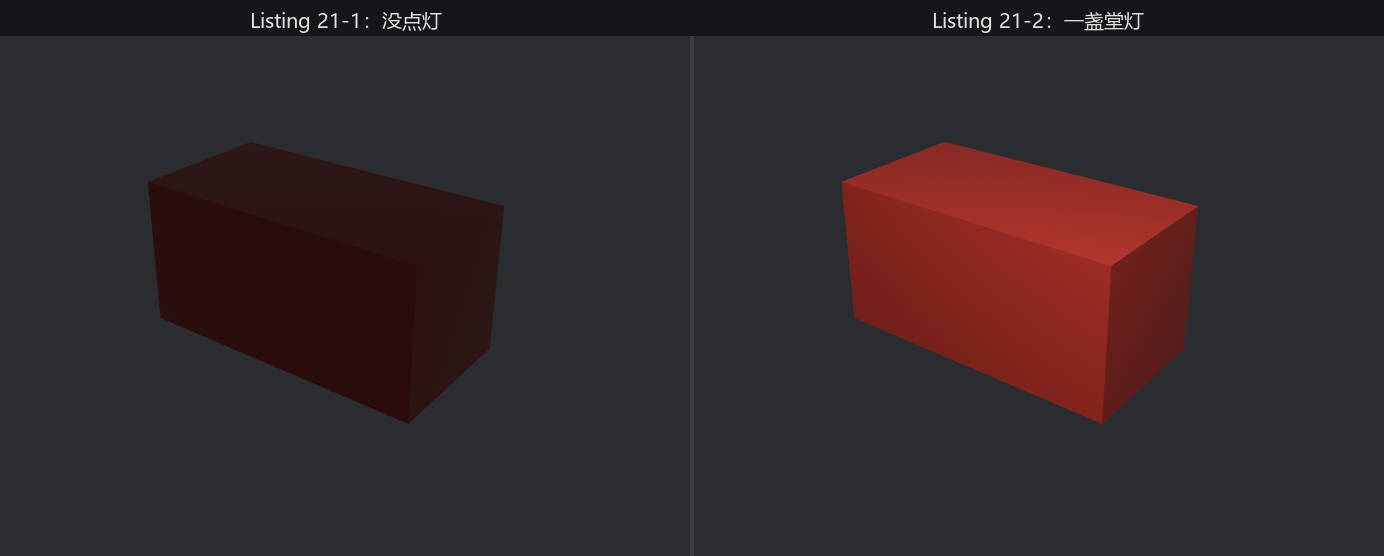

左半幅：无灯的暗红色箱笼，昏沉一团，棱角几乎不可辨；右半幅：点了一盏灯之后的同一只箱笼，朱红鲜亮，顶面、正面、侧面三种亮度，立体感分明

Figure 21-1：同一只箱笼——左边没点灯，一团昏红；右边一盏堂灯，三面三个亮法

窗口里确实有个箱笼（Figure 21-1 左），但像隔着毛玻璃看的：一团昏沉的暗红，三张可见面几乎一个色，棱角全靠猜。代码一字不差地照抄了 2D 的手艺，画面却病恹恹的——这是 3D 给新人的第一课。

2D 为什么从来不用点灯 ​

病根在材质的脾气上。ColorMaterial 是不受光材质：你给什么颜色，它往屏幕上画什么颜色，光照计算根本不存在——所以 2D 场景从来不需要灯。而 StandardMaterial 是受光材质：它身上那块颜色只是“固有色”，每个像素最终多亮，要拿场景里的光来算。没有光，这笔账就是零乘以任何数。

那箱笼为什么不是纯黑？因为引擎垫了一层兜底：bevy_light 默认插了一个 GlobalAmbientLight 资源——环境光，一种来自四面八方、没有方向的弱光（默认白色、亮度 80；亮度的量纲连同灯的全家，留给第 22 章）。它保证你忘了点灯时还能看见个轮廓，但也只能给轮廓：环境光没有方向，每张面领到的亮度一模一样，立体感无从谈起。Figure 21-1 左那团昏红，就是环境光的全部本事。

点起一盏堂灯 ​

补一个实体就够了：

rust
// 一盏堂灯，挂在台口右上方。为什么需要它，这一节说清；
    // 怎么调教它，第 22 章的正题
    commands.spawn((
        PointLight::default(),
        Transform::from_xyz(2.0, 4.0, 3.0),
    ));

Listing 21-2：点灯——补一个带 PointLight 的实体（examples/listing-21-02.rs）

PointLight（点光源——从一个点向四面八方发光，像一盏不带灯罩的灯泡）也是普通组件：挂上实体、配个 Transform 摆位置，引擎就接手了。默认参数照亮这种小场景绰绰有余。再跑：

console
cargo run -p ch21-meshes --example listing-21-02
text
老鲁：灯一点，坯子就有棱有角了——三面三个亮法。

Figure 21-1 右就是点灯后的画面：朱漆亮了起来，更要紧的是三张面三种亮度——顶面迎着灯最亮，正面斜对着灯次之，右侧面背着灯最暗。人眼正是靠这种亮度差读出“这是个立体的箱子”。亮度差从哪来？每张面朝向不同，与灯的夹角就不同。“朝向”这笔账记在 Mesh 的顶点数据里，名叫法线——21.4 节拆开看。

灯的家族（DirectionalLight、SpotLight）、参数（强度、射程、影子）都是第 22 章的正题；本章这盏堂灯点到为止：3D 场景至少要有一盏灯，否则只有环境光的兜底轮廓。

同一个模式，第二层楼 ​

把两对组件并排放好，第 15 章的全部经验原样迁移：

示意图：上排是 2D 的 Mesh2d 加 MeshMaterial2d<ColorMaterial>，对应不点灯也亮的剪纸道具；下排是 3D 的 Mesh3d 加 MeshMaterial3d<StandardMaterial>，对应还欠一盏灯的立体坯子；两排的 Mesh 提货单都指向同一个 Assets<Mesh> 货架，材质则各管各的料架

Figure 21-2：同一个模式的两层楼——形状 + 皮相各发一张提货单，Mesh 货架两边通用

值得圈出来的三件事：

  • Mesh 是同一种资产。Mesh2d 和 Mesh3d 里装的都是 Handle<Mesh>，住同一个 Assets<Mesh> 货架。同一只 Circle 网格，发给 Mesh2d 是剪纸，发给 Mesh3d 就是 3D 世界里一张没有厚度的圆片；
  • 材质不通用。ColorMaterial 与 StandardMaterial 是两种资产，各住各的 Assets<T>，2D 与 3D 的渲染管线各认各的；
  • materials.add(Color::srgb(...)) 的便捷写法照旧好使——StandardMaterial 也实现了 From<Color>，颜色进的是 base_color 字段，其余字段取默认值。全写开是什么样，21.3 节见。

箱笼验收。下一节老雷把整张道具单拍在案上——内置几何体，全家福。
